標準カメラキャリブレーション

11 分

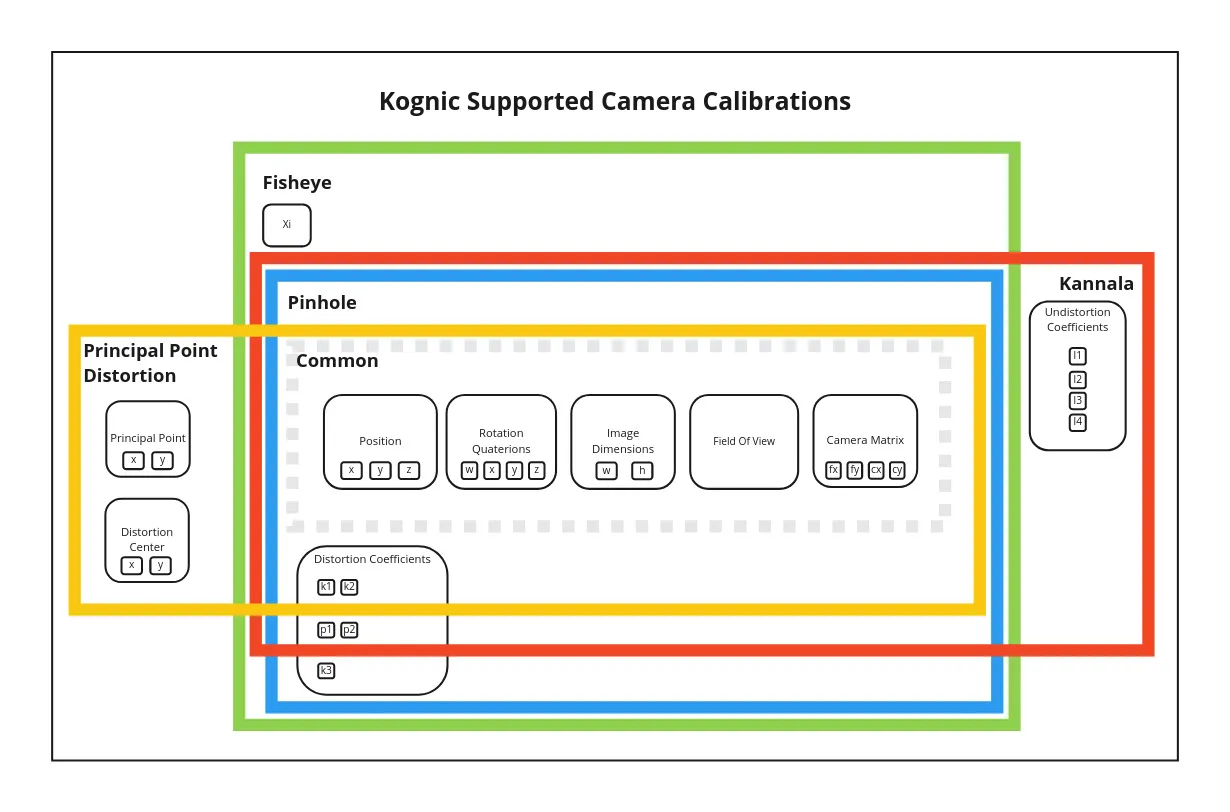

カメラキャリブレーションのフォーマットはOpenCVのフォーマットとこの論文に基づいています。サポートされているカメラタイプは、PINHOLE、FISHEYE、KANNALA、PRINCIPALPOINTDIST、FUSEDCYLINDRICALです。キャリブレーションモデルがサポートされていない場合は、WebAssemblyモジュールの形式で実装を提供するカスタムカメラキャリブレーションを使用することもできます。

共通

すべてのカメラキャリブレーションには以下の属性があります。

キー	値	パラメータ
rotation_quaternion	RotationQuaternionオブジェクト	w, x, y, z
position	Positionオブジェクト	x, y, z
camera_matrix	CameraMatrixオブジェクト	fx, fy, cx, cy
image_width	整数	なし
image_height	整数	なし
field_of_view	浮動小数点数	なし

Pinhole

PINHOLEカメラモデルは共通モデルを以下の属性で拡張します。

キー	値	パラメータ
distortion_coefficients	DistortionCoefficients オブジェクト	k1, k2, p1, p2, k3

from kognic.io.model.calibration.camera.common import CameraMatrix, DistortionCoefficients
from kognic.io.model.calibration.camera.pinhole_calibration import PinholeCalibration
from kognic.io.model.calibration.common import Position, RotationQuaternion


def unity_pinhole_calibration():
    camera_position = Position(x=0.0, y=0.0, z=0.0)
    camera_rotation = RotationQuaternion(w=1.0, x=0.0, y=0.0, z=0.0)
    camera_camera_matrix = CameraMatrix(fx=3450, fy=3250, cx=622, cy=400)
    camera_distortion_coefficients = DistortionCoefficients(k1=0.0, k2=0.0, p1=0.0, p2=0.0, k3=1.0)
    return PinholeCalibration(
        position=camera_position,
        rotation_quaternion=camera_rotation,
        camera_matrix=camera_camera_matrix,
        distortion_coefficients=camera_distortion_coefficients,
        image_height=1080,
        image_width=1920,
        field_of_view=190.0,
    )

Fisheye

FISHEYEカメラモデルはPINHOLEモデルを以下の属性で拡張します。

キー	値	パラメータ
xi	浮動小数点数	なし

from kognic.io.model.calibration.camera.common import CameraMatrix, DistortionCoefficients
from kognic.io.model.calibration.camera.fisheye_calibration import FisheyeCalibration
from kognic.io.model.calibration.common import Position, RotationQuaternion


def unity_fisheye_calibration():
    camera_position = Position(x=0.0, y=0.0, z=0.0)
    camera_rotation = RotationQuaternion(w=1.0, x=0.0, y=0.0, z=0.0)
    camera_camera_matrix = CameraMatrix(fx=3450, fy=3250, cx=622, cy=400)
    camera_distortion_coefficients = DistortionCoefficients(k1=0.0, k2=0.0, p1=0.0, p2=0.0, k3=0.1)
    return FisheyeCalibration(
        position=camera_position,
        rotation_quaternion=camera_rotation,
        camera_matrix=camera_camera_matrix,
        distortion_coefficients=camera_distortion_coefficients,
        image_height=1080,
        image_width=1920,
        xi=123.456,
        field_of_view=190.0,
    )

Kannala

KANNALAカメラモデルはPINHOLEモデルを以下の変更と拡張を加えます。

キー	値	パラメータ
distortion_coefficients	KannalaDistortionCoefficientsオブジェクト。歪みパラメータk3、k4が利用可能な場合、それぞれp1とp2に割り当てることができます。つまりp1=k3、p2=k4です。	k1, k2, p1, p2
undistortion_coefficients	UndistortionCoefficients オブジェクト	l1, l2, l3, l4

from kognic.io.model.calibration.camera.common import CameraMatrix
from kognic.io.model.calibration.camera.kannala_calibration import (
    KannalaCalibration,
    KannalaDistortionCoefficients,
    UndistortionCoefficients,
)
from kognic.io.model.calibration.common import Position, RotationQuaternion


def unity_kannala_calibration():
    camera_position = Position(x=0.0, y=0.0, z=0.0)  # similar to Lidar
    camera_rotation = RotationQuaternion(w=1.0, x=0.0, y=0.0, z=0.0)  # similar to Lidar
    camera_camera_matrix = CameraMatrix(fx=3450, fy=3250, cx=622, cy=400)
    camera_distortion_coefficients = KannalaDistortionCoefficients(k1=0.0, k2=0.0, p1=0.0, p2=0.0)
    camera_undistortion_coefficients = UndistortionCoefficients(l1=0.0, l2=0.0, l3=0.0, l4=0.0)
    return KannalaCalibration(
        position=camera_position,
        rotation_quaternion=camera_rotation,
        camera_matrix=camera_camera_matrix,
        distortion_coefficients=camera_distortion_coefficients,
        undistortion_coefficients=camera_undistortion_coefficients,
        image_height=1080,
        image_width=1920,
        field_of_view=180.0,
    )

主点歪み

主点歪みモデルは共通属性に加えて以下の属性で構成されます。

Key	Value	Parameters
principal_point_distortion_coefficients	PrincipalPointDistortionCoefficientsオブジェクト	k1, k2
lens_projection_coefficients （オプション。デフォルトはSF806モデルの値）	LensProjectionCoefficientsオブジェクト	c1, c2,c3, c4,c5, c6
distortion_center	DistortionCenterオブジェクト	x, y
principal_point	PrincipalPointオブジェクト	x, y

from kognic.io.model.calibration.camera.common import CameraMatrix
from kognic.io.model.calibration.camera.principal_point_distortion_calibration import (
    DistortionCenter,
    LensProjectionCoefficients,
    PrincipalPoint,
    PrincipalPointDistortionCalibration,
    PrincipalPointDistortionCoefficients,
)
from kognic.io.model.calibration.common import Position, RotationQuaternion


def unity_principal_point_distortion_calibration():
    camera_position = Position(x=0.0, y=0.0, z=0.0)
    camera_rotation = RotationQuaternion(w=1.0, x=0.0, y=0.0, z=0.0)
    camera_camera_matrix = CameraMatrix(fx=3450, fy=3250, cx=622, cy=400)
    camera_distortion_coefficients = PrincipalPointDistortionCoefficients(k1=0.0, k2=0.0)
    principal_point = PrincipalPoint(x=0.0, y=0.0)
    distortion_center = DistortionCenter(x=0.0, y=0.0)
    lens_projection_coefficients = LensProjectionCoefficients(c1=0.0, c2=0.0, c3=0.0, c4=0.0, c5=0.0, c6=0.0)
    return PrincipalPointDistortionCalibration(
        position=camera_position,
        rotation_quaternion=camera_rotation,
        camera_matrix=camera_camera_matrix,
        principal_point_distortion_coefficients=camera_distortion_coefficients,
        lens_projection_coefficients=lens_projection_coefficients,
        principal_point=principal_point,
        distortion_center=distortion_center,
        image_height=1080,
        image_width=1920,
        field_of_view=180.0,
    )

フューズドシリンドリカル

フューズドシリンドリカルモデルは共通属性に加えて以下の属性で構成されます。

キー	値	パラメータ
cut_angles_degree	CutAnglesオブジェクト。これらの角度は度数で表す必要があります。	upper, lower
vertical_fov_degree （オプション。デフォルト72.5度）	浮動小数点数。この角度は度数で表す必要があります。	なし
horizontal_fov_degree (optional. Default 93 degrees)	浮動小数点数。この角度は度数で表す必要があります。	なし
max_altitude_angle_degree (optional. Default 90 degrees)	浮動小数点数。この角度は度数で表す必要があります。	なし

from kognic.io.model.calibration.camera.common import CameraMatrix
from kognic.io.model.calibration.camera.fused_cylindrical_calibration import CutAngles, FusedCylindricalCalibration
from kognic.io.model.calibration.common import Position, RotationQuaternion


def example_fused_cylindrical_calibration():
    camera_position = Position(x=0.0, y=0.0, z=0.0)
    camera_rotation = RotationQuaternion(w=1.0, x=0.0, y=0.0, z=0.0)
    camera_camera_matrix = CameraMatrix(fx=400, fy=400, cx=600, cy=450)
    cut_angles_degree = CutAngles(upper=-40.0, lower=30.0)
    return FusedCylindricalCalibration(
        position=camera_position,
        rotation_quaternion=camera_rotation,
        camera_matrix=camera_camera_matrix,
        image_height=1080,
        image_width=1920,
        cut_angles_degree=cut_angles_degree,
        vertical_fov_degree=70,
        horizontal_fov_degree=90.0,
        max_altitude_angle_degree=90.0,
    )

シリンドリカル

シリンドリカルモデルは共通属性のみで構成されます。このモデルには追加で設定する属性はありません。

from kognic.io.model.calibration.camera.common import CameraMatrix
from kognic.io.model.calibration.camera.cylindrical_calibration import CylindricalCalibration
from kognic.io.model.calibration.common import Position, RotationQuaternion


def example_cylindrical_calibration():
    camera_position = Position(x=0.0, y=0.0, z=0.0)
    camera_rotation = RotationQuaternion(w=1.0, x=0.0, y=0.0, z=0.0)
    camera_camera_matrix = CameraMatrix(fx=400, fy=400, cx=600, cy=450)
    return CylindricalCalibration(
        position=camera_position,
        rotation_quaternion=camera_rotation,
        camera_matrix=camera_camera_matrix,
        image_height=1080,
        image_width=1920,
    )

主点フィッシュアイ

主点フィッシュアイモデルは共通属性に加えて以下の属性で構成されます。

キー	値	パラメータ
principal_point_fisheye_coefficients	PrincipalPointFisheyeCoefficientsオブジェクト	alpha_l, alpha_r, beta_u, beta_l

from kognic.io.model.calibration.camera.common import CameraMatrix
from kognic.io.model.calibration.camera.principal_point_fisheye_calibration import (
    PrincipalPointFisheyeCalibration,
    PrincipalPointFisheyeCoefficients,
)
from kognic.io.model.calibration.common import Position, RotationQuaternion


def unity_principal_point_fisheye_calibration():
    camera_position = Position(x=0.0, y=0.0, z=0.0)
    camera_rotation = RotationQuaternion(w=1.0, x=0.0, y=0.0, z=0.0)
    camera_camera_matrix = CameraMatrix(fx=3450, fy=3250, cx=622, cy=400)
    principal_point_fisheye_coefficients = PrincipalPointFisheyeCoefficients(alpha_l=0.0, alpha_r=0.0, beta_u=0.0, beta_l=0.0)
    return PrincipalPointFisheyeCalibration(
        position=camera_position,
        rotation_quaternion=camera_rotation,
        camera_matrix=camera_camera_matrix,
        principal_point_fisheye_coefficients=principal_point_fisheye_coefficients,
        image_height=1080,
        image_width=1920,
        field_of_view=180.0,
    )
